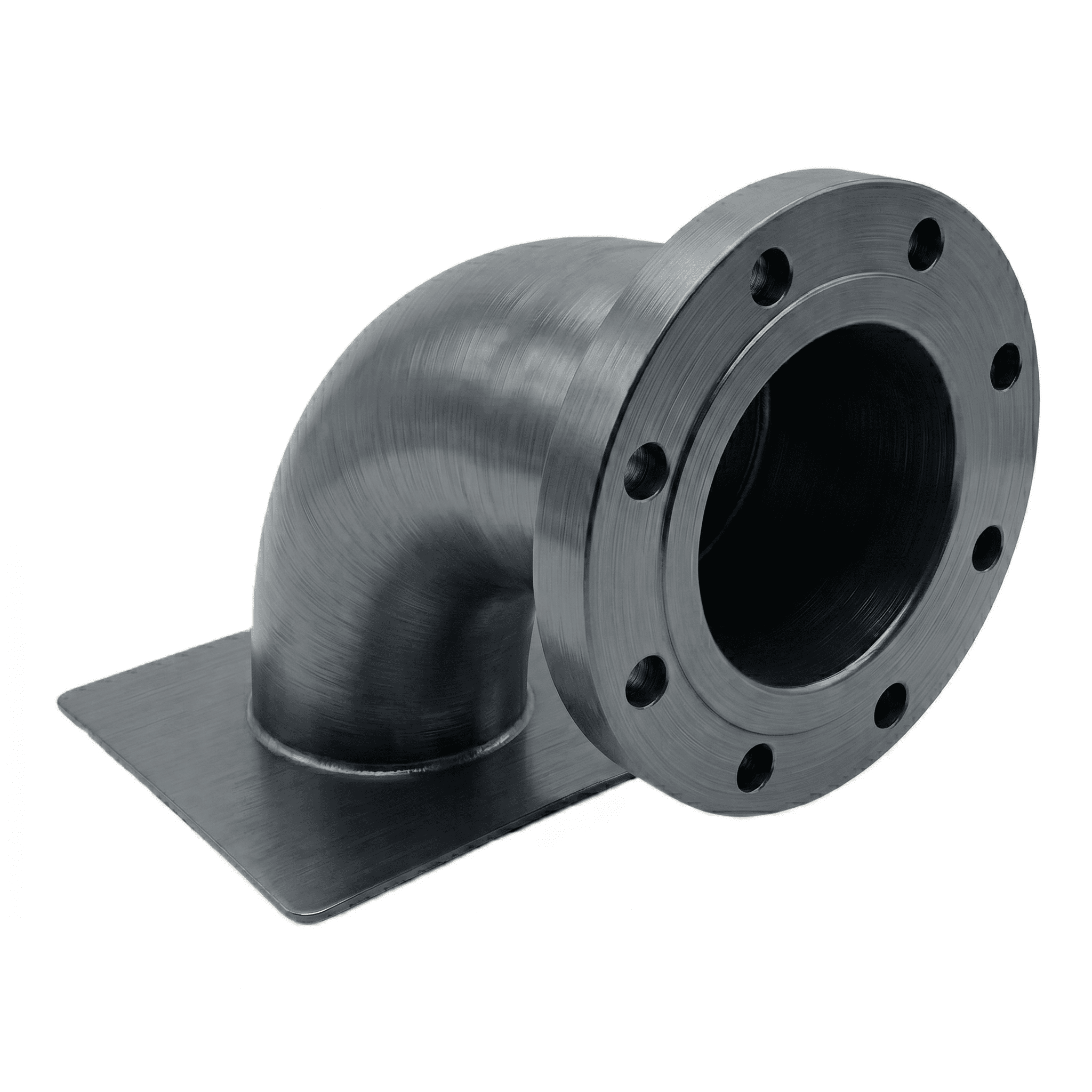

Codo antivórtice en acero al carbón para succión de tanques

El codo antivórtice en acero al carbón es un accesorio fabricado para sistemas de succión en tanques, redes hidráulicas, redes contra incendio y aplicaciones industriales donde se requiere conducir el fluido desde el interior del tanque hacia una línea bridada, reduciendo el riesgo de entrada de aire, turbulencia y formación de vórtices en la zona de captación.

Este producto se fabrica a partir de codo en acero al carbón SCH 40, brida slip-on en acero al carbón y soldadura aplicada según requerimiento del proyecto, permitiendo una solución robusta para conexiones de 4”, 6” y 8”.

En sistemas contra incendio, el control de vórtices es importante porque la entrada de aire en la succión puede afectar el desempeño de la bomba y generar cavitación; NFPA 20 hace referencia al uso de dispositivos anti-vórtice cuando la bomba toma agua desde el fondo de un tanque.

Características técnicas del codo antivórtice

Beneficios del codo antivórtice fabricado en acero al carbón

• Reduce la formación de vórtices en la zona de succión del tanque.
• Ayuda a evitar la entrada de aire hacia la línea de bombeo.
• Mejora la estabilidad del flujo en sistemas de succión.
• Fabricación a medida según diámetro, orientación, brida y acabado requerido.
• Construcción robusta con codo SCH 40 y brida en acero al carbón.
• Ideal para redes contra incendio, tanques industriales y sistemas hidráulicos.
• Puede fabricarse para integrarse con tuberías metálicas, PVC C-900 o hierro dúctil, usando adaptadores, bridas, empaques y tornillería adecuados según el diseño. El PVC AWWA C900 se usa en redes de distribución de agua potable, agua recuperada, alcantarillado a presión y aplicaciones de protección contra incendio según el fabricante consultado.

Aplicaciones comunes

Este codo antivórtice o codo de transición se utiliza en:

• Tanques de almacenamiento de agua.
• Sistemas de bombeo.
• Redes contra incendio.
• Sistemas de succión para bombas centrífugas.
• Tanques de reserva para sistemas hidráulicos.
• Plantas industriales.
• Cuartos de bombas.
• Sistemas de agua potable o agua de proceso.
• Proyectos donde se requiere conexión bridada desde tanque hacia tubería.

En redes contra incendio en Colombia, normalmente se revisan criterios de la NSR-10, Título J, junto con normas NFPA aplicables según el diseño y la autoridad competente. La NSR-10 Título J establece requisitos generales de protección contra incendios en edificaciones.

Preguntas frecuentes

¿Para qué sirve un codo antivórtice?

Sirve para conducir el agua desde un tanque hacia una línea de succión, ayudando a reducir la formación de remolinos o vórtices que pueden arrastrar aire hacia la bomba. Esto es especialmente importante en sistemas de bombeo y redes contra incendio.

¿Este producto es lo mismo que una placa antivórtice?

No exactamente. La placa antivórtice es un elemento usado para evitar la formación de vórtices en la succión. El codo antivórtice puede formar parte de un conjunto de salida de tanque o transición bridada, y puede diseñarse con placa o configuración antivórtice según el proyecto.

¿Este codo antivórtice cumple NFPA 20 o NFPA 22?

El accesorio puede fabricarse para proyectos que deban cumplir criterios NFPA, pero el cumplimiento final depende del diseño hidráulico, dimensiones, ubicación en el tanque, soldadura, pruebas, instalación y aprobación de la autoridad competente. NFPA 20 trata la instalación de bombas estacionarias contra incendio y menciona dispositivos anti-vórtice para evitar formación de vórtices en tanques de succión.

¿Qué diámetros manejan?

Fabricamos codos antivórtice en 4”, 6” y 8”. También se pueden revisar medidas especiales bajo plano o muestra.

¿De qué material está fabricado?

Se fabrica en acero al carbón, utilizando codo SCH 40, brida slip-on en acero al carbón y soldadura aplicada según especificación del proyecto.

¿Se puede fabricar en acero inoxidable?

Sí, bajo pedido se puede revisar fabricación en acero inoxidable, dependiendo del fluido, ambiente de trabajo, presupuesto y especificación técnica.

¿Sirve para PVC C-900 o hierro dúctil?

Sí puede integrarse a redes con PVC C-900 o hierro dúctil mediante conexión bridada, adaptadores, empaques y tornillería adecuados. No se recomienda asumir compatibilidad directa sin revisar diámetro exterior, norma de brida, presión y plano del sistema.

¿Cuál es el precio del codo antivórtice?

El precio depende de:

• Diámetro: 4”, 6” u 8”.
• Tipo de brida.
• Espesor y longitud requerida.
• Acabado superficial.
• Cantidad solicitada.
• Requerimientos de soldadura o pruebas.
• Si incluye placa antivórtice, recubrimiento o accesorios adicionales.

Solicita cotización indicando diámetro, cantidad, tipo de fluido, presión de trabajo y plano si lo tienes disponible.

Solicita tu codo antivórtice en acero al carbón fabricado a medida para redes contra incendio, tanques industriales y sistemas de bombeo.

Envíanos:

• Diámetro requerido: 4”, 6” u 8”.
• Cantidad.
• Tipo de fluido.
• Presión de trabajo.
• Tipo de brida requerida.
• Plano, foto o especificación del proyecto.

Contáctanos por WhatsApp ☎ 3161111666 o solicita tu cotización en línea. Ofrecemos envíos a toda Colombia. Nuestra asesoría técnica está disponible para ayudarte a elegir el material ideal según tu proyecto.
